Tổng quan về sản phẩm

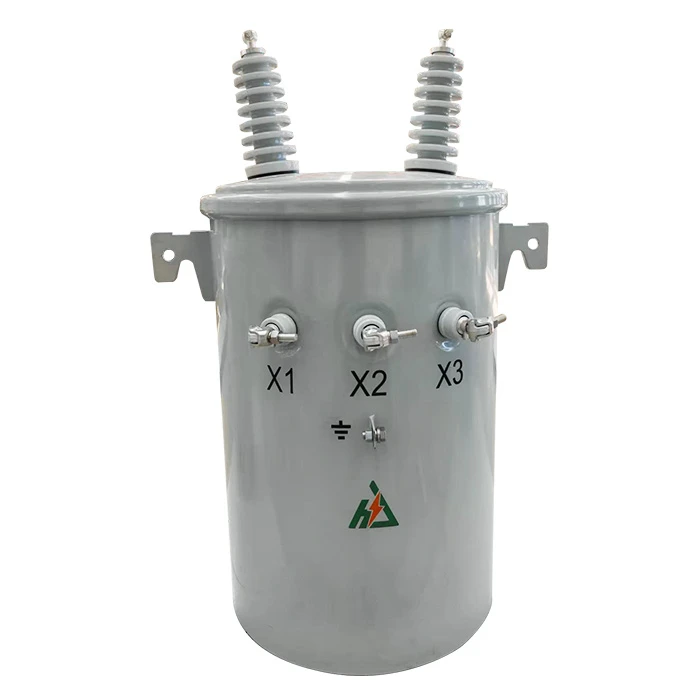

Một chiếc cột-được gắnMáy biến áp một pha 100 Kvamang lại công suất 80-90kW. Cần có tính nhất quán phân cực nghiêm ngặt trong kết nối tam giác ba pha để đảm bảo vận hành an toàn.
Phạm vi cung cấp
- Sản phẩm: Máy biến áp gắn cực một pha
- Số pha: Một pha
- Công suất định mức: Máy biến áp một pha lên tới 333 KVA
- Điện áp sơ cấp: Lên tới 24900V
- Điện áp thứ cấp: 120/240V
- Tần số: 50/60Hz
- Sản xuất có thể tùy chỉnh: Có sẵn
Thông số kỹ thuật
|
Đánh giá |
Lõi thép silicon |
|||||
| Điện áp sơ cấp | Điện áp thứ cấp |
Không tải |
Trọng tải |
Tổng thiệt hại |
||
|
Watt |
% của xếp hạng |
|||||
|
3 |
6KV 6,66KV. 6.35KV 7,2KV 7,6KV 10KV 11KV 13,2KV 13,8KV |
120/240V 240/480V 139/277V 120/208V 600V |
9 |
45 |
54 |
1.80 |
|
5 |
19 |
75 |
94 |
1.88 |
||
|
10 |
36 |
120 |
156 |
1.56 |
||
|
15 |
50 |
195 |
245 |
1.63 |
||
|
25 |
80 |
290 |
370 |
1.48 |
||
|
37.5 |
105 |
360 |
465 |
1.24 |
||
|
50 |
135 |
500 |
635 |
1.27 |
||
|
75 |
190 |
650 |
840 |
1.12 |
||
|
100 |
210 |
850 |
1060 |
1.06 |
||
|
167 |
350 |
1410 |
1760 |
1.05 |
||
|
250 |
500 |
2000 |
2500 |
1.00 |
||
|
333 |
650 |
2500 |
3150 |
0.94 |
||
Ưu điểm kỹ thuật
- Vỏ bọc được phủ bột-:Ngăn chặn sự ăn mòn và chống lại thời tiết khắc nghiệt ngoài trời để bảo vệ các bộ phận bên trong.
- Cách nhiệt nâng cấp:Giảm rủi ro suy thoái nhiệt và kéo dài tuổi thọ hoạt động của cuộn dây.
- Miếng đệm đệm hiệu suất cao-:Chống lại sự xâm nhập của độ ẩm và chất gây ô nhiễm để duy trì độ bền điện môi cao.

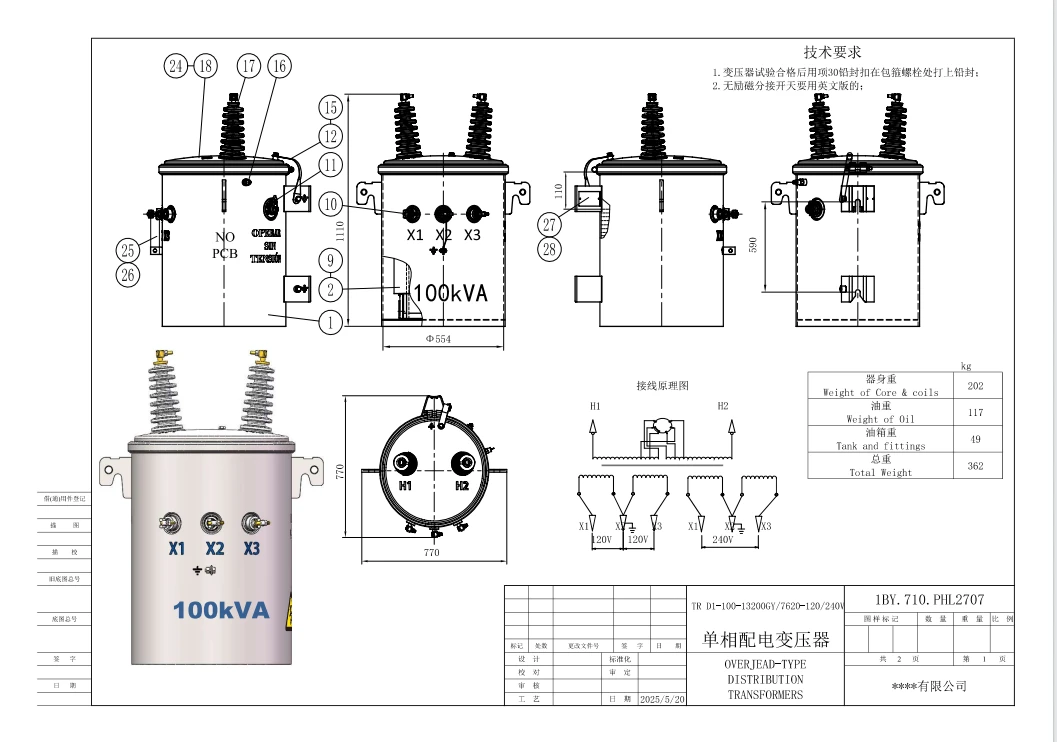

Bản vẽ máy biến áp
Linh Kiện Bên Trong & Làm Mát
| Thành phần/Hệ thống | Thông số kỹ thuật & tính năng |
|---|---|
| Cuộn dây bằng đồng có độ tinh khiết cao- |
Đồng-có độ dẫn điện cao giúp giảm tổn thất điện trở và cải thiện hiệu quả sử dụng năng lượng. |
| Dầu khoáng cách điện | Dầu cách điện{0}}cao mang lại hiệu suất cách nhiệt đáng tin cậy và quản lý nhiệt hiệu quả. |
| Vây làm mát dạng sóng | Vây bể dạng sóng tích hợp tối đa hóa diện tích bề mặt làm mát và hỗ trợ tuần hoàn dầu tự nhiên hiệu quả. |
| Lõi thép silicon | Được chế tạo từ-các lớp thép silicon cao cấp để giảm tổn thất dòng điện xoáy và tiếng ồn âm thanh. |
Phụ kiện & Kiểm tra Tiêu chuẩn
- Kiểm tra độ tăng nhiệt độ của IEEE/ANSI
Xác minh khả năng tản nhiệt để đảm bảo hoạt động tuân thủ các giới hạn cách nhiệt tiêu chuẩn.
- Kiểm tra điện áp xung 35kV
Xác nhận việc bịt kín để tránh rò rỉ dầu trong quá trình vận hành tiêu chuẩn.
- Kiểm tra rò rỉ áp suất 0,05 Megapascal
Xác nhận việc bịt kín để tránh rò rỉ dầu trong quá trình vận hành tiêu chuẩn.
- Kiểm tra phóng điện một phần<10pC
Mức độ ion hóa thấp xác minh chất lượng cuộn dây tuân thủ và tính toàn vẹn của cách điện bên trong.
- Kiểm tra căn chỉnh lõi laser
Kiểm soát kích thước nghiêm ngặt giúp giảm độ rung của lõi, xác nhận độ ổn định của cấu trúc và độ ồn thấp.
ứng dụng
| ngành | Ứng dụng | Những lợi ích |
|---|---|---|
| Công nghiệp | Được sử dụng trong các cơ sở sản xuất, nhà máy chế biến và thiết bị-dây chuyền sản xuất. | Đảm bảo cung cấp điện liên tục cho các môi trường sản xuất có tải trọng cao-. |
| Thuộc về thương mại | Hỗ trợ phân phối điện cho trung tâm thương mại, khách sạn, tòa nhà văn phòng và cơ sở công cộng. | Chứa các điều kiện tải khác nhau trong khi cải thiện hiệu quả năng lượng. |
| nông nghiệp | Cung cấp năng lượng cho hệ thống tưới tiêu, máy móc nông nghiệp và thiết bị thông gió chăn nuôi. | Cung cấp dịch vụ điện đáng tin cậy ở môi trường nông thôn. |
| Các trường đặc biệt | Cung cấp năng lượng cho trung tâm dữ liệu, phòng thí nghiệm và các hệ thống lắp đặt điện tử nhạy cảm khác. | Hỗ trợ đầu ra điện áp ổn định và nâng cao độ tin cậy vận hành. |
Sơ đồ quy trình máy biến áp
Câu hỏi thường gặp
Hỏi: Làm cách nào để bảo vệ Máy biến áp một pha 100 Kva khỏi bụi nước biển trong quá trình vận chuyển quốc tế?
Đáp: Chúng tôi phủ một lớp sáp bảo vệ có thể bóc ra và sử dụng bao bì VCI-kín chân không để ngăn chặn sự ăn mòn khi vận chuyển qua bờ biển.
Hỏi: Cơ cấu nâng nào được tích hợp vào bồn để đảm bảo an toàn khi lắp đặt?
Đáp: Thùng-khổ bằng thép hạng nặng có vấu nâng-hạng nặng kép được thiết kế để giữ thăng bằng cho thiết bị trong quá trình nâng cần cẩu.
Hỏi: Nhà máy có thể tùy chỉnh-các vị trí ống lót điện áp cao cho các sơ đồ trạm biến áp cụ thể không?
Đáp: Có, nhóm kỹ thuật của chúng tôi sửa đổi hướng ống lót để phù hợp với các yêu cầu về cáp đầu vào-đầu vào hoặc đầu vào trong quá trình lắp ráp.
Hỏi: Nhà máy làm cách nào để xác minh rằng các mối hàn trong bể sẽ chịu được áp suất vận hành dao động?
Đáp: Mọi bình chứa đều trải qua quá trình kiểm tra mối hàn siêu âm tự động cùng với các bài kiểm tra áp suất thủy tĩnh-trong thời gian dài trước khi lắp ráp lần cuối.
Hỏi: Tài liệu theo dõi nào đi kèm với máy biến áp từ khi sản xuất đến khi giao hàng?
Đáp: Mỗi đơn vị bao gồm một tệp khách du lịch chất lượng-chuyên dụng chứa các chứng chỉ của nhà máy nguyên liệu thô và các báo cáo thử nghiệm cuối cùng tại nhà máy.
